Somonic電鍍速度測試儀---電鍍工藝的可靠性

Somonic電鍍速度測試儀可以在線測量鍍層厚度、沉積效率和電流效率，又被稱為“電鍍沉積速率監測儀”, “電鍍厚度儀”。借助Somonic 電鍍速度測試儀可以首次在線（在工業生產過程中連續測量）測量電鍍金屬的沉積速度。

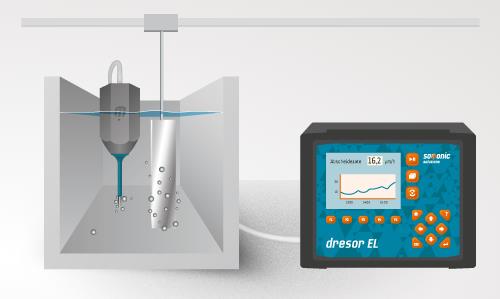

測量原理---在線測量電鍍金屬沉積速度

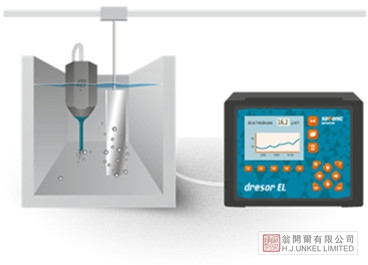

將一個帶有探針的桿狀傳感器的高端浸入電解液中，在探針和產品上同時發生金屬沉積。由于傳感器上的條件和被測產品上的條件非常相似，傳感器能很好地重現產品上的沉積物。



探頭上的金屬沉積使傳感器桿的質量增加，這種質量變化由振蕩傳感器測量。測量其共振頻率，實時計算傳感器探頭上沉積物的質量和厚度，并利用厚度趨勢連續計算沉積率。此外，還將在線測量電鍍過程中的電流頻率。

測量過程

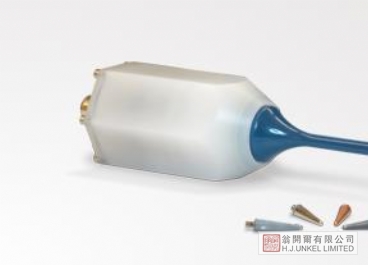

在桿式傳感器的末端擰上一個探針，必要時可以更換。傳感器和安裝的設計，使探頭的變化可以很容易地處理在幾個簡單的步驟。根據基地和沉積材料的不同，傳感器探頭可以一次使用或多次使用。

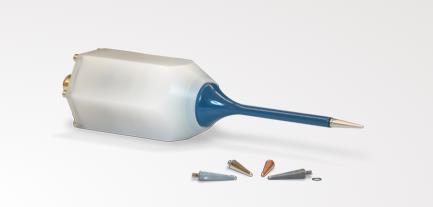

Somonic電鍍速度測試儀組成部分

Somonic電鍍速度測試儀包括:

桿式傳感器

電子基礎器件（電子基礎器件<安裝在測量位置的附近，用于現場操作和顯示。可以通過合適的接口從基礎器件傳輸測量結果。）

傳感器支架

應用范圍

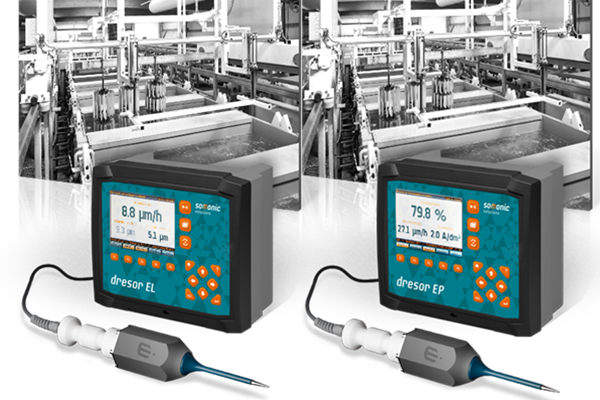

Somonic電鍍速度測試儀有2種型號dresor EL和dresor EP，適用于不同的領域。

dresor EL電鍍速度測試儀可以在線測量電鍍金屬沉積過程中的鍍層厚度和沉積速率，有以下特點：

?dresor EL

?在無電過程中的測量提高測量過程的安全

?沉積厚度的測量

?沉積率測定

?適用于例如無電解鎳的應用

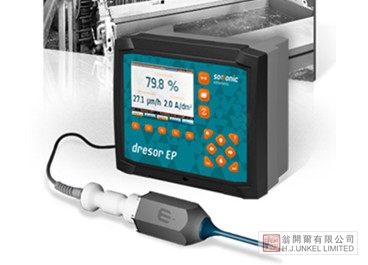

?dresor EP

dresor EP電鍍速度測試儀能夠在線測量電鍍金屬沉積過程中的鍍層厚度、沉積速率和電流效率，有以下特點：

?電鍍工序的測量

?測量鍍層厚度

?測量電流效率和沉積率

?適用于鍍鋅等領域

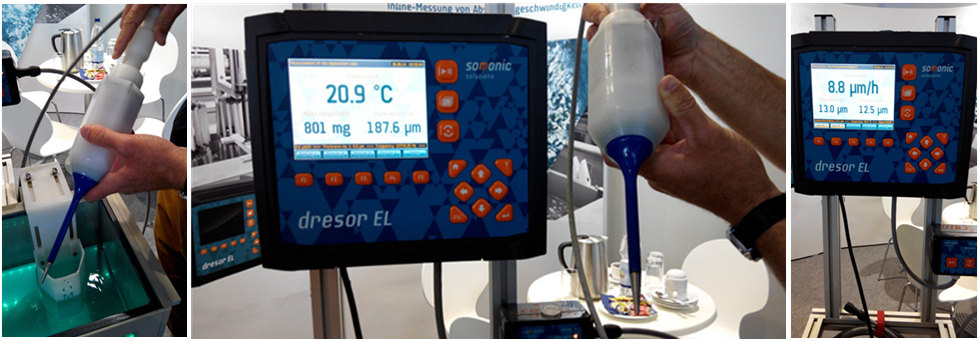

使用Somonic電鍍速度測試儀測量電鍍金屬沉積實操

1.將一個帶有探針的桿狀傳感器的高端浸入電解液中，在探針和產品上同時發生金屬沉積。

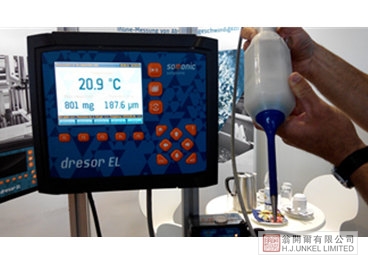

2.測量其共振頻率，實時計算傳感器探頭上沉積物的質量和厚度，如圖在20.9℃測得電鍍層質量為801mg，電鍍層厚度為187.6μm。

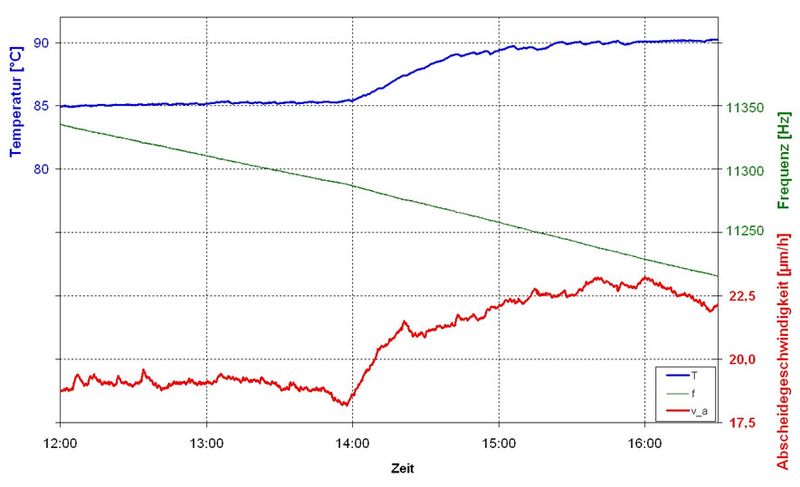

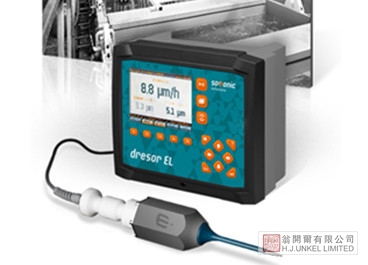

3.此外，還可以利用厚度趨勢連續計算沉積率，如圖，計算得出電鍍層沉積率為8.8μm/h。

使用Somonic電鍍速度測試儀的好處

?提高工藝可靠性

?沉積厚度的具體調整

?避免涂層過厚

?增加工廠產量

?在早期時間內檢測出工藝偏差或故障

?提高電鍍的電流效率

?在無電解金屬沉積中取代手工樣品

關于Somonic Solutions GmbH

德國Somonic Solutions GmbH是德累斯頓技術大學的一家初創公司。它的成立是德累斯頓大學的研究項目中籌備的。在2010年12月 ，這個年輕的項目立即贏得了未來薩克斯大賽的獎項，該大賽授予了杰出的創始理念，它也在2010-2012年世界經濟大賽中獲勝。

Somonic Solutions股份有限公司的核心能力是開發和應用用于電鍍和濕化學工藝的測量和自動化技術。它來自自動化研究所的一個小組，多年來一直從事測量和自動化技術以及電鍍和濕化學表面技術領域的建模和仿真問題。

如需了解關于Somonic電鍍速度測試儀，歡迎致電【400-6808-138】咨詢。
