1前言

GB/T 8427- 2008《紡織品 色牢度試驗(yàn) 耐人造光色牢度 氙弧》(以下簡(jiǎn)稱新版標(biāo)準(zhǔn))是修改采用IS0 105 B02:1994及其修改單對(duì)GB/T 8427 -1998進(jìn)行修訂后產(chǎn)生的最新版本。在紡織行業(yè). GB/T 8427是一個(gè)廣泛用于耐光色牢度檢測(cè)的試驗(yàn)方法標(biāo)準(zhǔn)，主要原理是利用氙燈光源來模擬紡織品的顏色在大氣環(huán)境下因光照等因素的作用而加速產(chǎn)生的褪色。在解讀新版標(biāo)準(zhǔn)之前，有必要了解大氣環(huán)境如何對(duì)材料和產(chǎn)品產(chǎn)生破壞。

2 紡織品日曬色牢度測(cè)試原理

2.1 戶外老化因素

老化損害主要由3個(gè)因素引起：光照、溫度和濕度。這3個(gè)因素中的任一個(gè)都會(huì)引起材料老化，它們的共同作用大于其中任一因素造成的危害。

2.1.1 光照

高分子材料的化學(xué)鍵對(duì)太陽光中不同波段光線的敏感性不同，一般對(duì)應(yīng)一個(gè)閾值，太陽光的短波段紫外線是引起大部分聚合物物理性能老化的主要原因。然而，對(duì)于某些顏料和染料，長波段紫外線甚至可見光也會(huì)對(duì)其產(chǎn)生破壞，造成變色或褪色。

2.1.2 溫度

溫度越高，化學(xué)反應(yīng)速度越快。老化反應(yīng)是一種光致化學(xué)反應(yīng)，溫度不影響光致化學(xué)反應(yīng)中的光致反應(yīng)速度，卻影響后繼的化學(xué)反應(yīng)速度。因此，溫度對(duì)材料老化的影響往往是非線性的。

2.1.3濕度

水會(huì)直接參與材料老化反應(yīng)。霧、霾、露水和雨水等是自然界中水的幾個(gè)主要表現(xiàn)形式。研究表明，戶外材料每天都將長時(shí)間處于潮濕狀態(tài)(平均每天長達(dá)8～12 h)。而露水是戶外潮濕的主要原因。露水造成的危害比雨水更大，因?yàn)樗街诓牧仙系臅r(shí)間更長，形成更為嚴(yán)酷的潮濕侵蝕。

2.2氙燈加速耐光測(cè)試

2. 2,1 模擬日光

作為日曬機(jī)的光源，氙燈可產(chǎn)生紫外線、可見光和紅外線，能夠很好地模擬全光譜太陽光。

氙燈產(chǎn)生的光譜用于測(cè)試前必須經(jīng)過過濾，減少不需要的部分紫外光譜。使用不同類型的玻璃濾光器可以得到不同的光譜。濾光器的使用取決于被測(cè)材料和產(chǎn)品最終使用條件。由于不同過濾器過濾的紫外線短波段截止點(diǎn)的不同。這將在很大程度上影響老化的速度和類型。有3類經(jīng)常使用的濾光器：日光過濾器、窗玻璃過濾器和紫外延展過濾器。在紡織品測(cè)試中一般選擇窗玻璃過濾器。

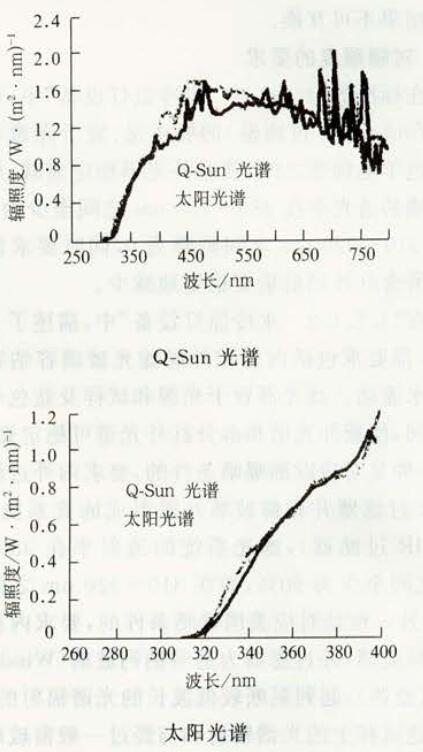

圖1是Q-Lab公司配備有過濾器的Q-Sun氙燈老化試驗(yàn)箱的光譜與透過玻璃的太陽光光譜之間的比較。

2.2.2控制輻照度

最新的氙燈日曬機(jī)需裝備有輻照度控制系統(tǒng). Q-Lab公司的Q-Sun日曬色牢度儀使用的是太陽眼閉環(huán)控制系統(tǒng)，可提供穩(wěn)定的光照強(qiáng)度。

在氙燈測(cè)試系統(tǒng)內(nèi)，控制輻照度非常重要。氙燈光譜范圍可從295 nm延伸到3 000 nm，最新的標(biāo)準(zhǔn)中要求光強(qiáng)的控制基于點(diǎn)控制(如IS0 11341- 2004、ASTM G 155-05a_、IS0 4892-2: 2003 等)，控制點(diǎn)的選擇則基于模擬環(huán)境和檢測(cè)材料性能的不同，對(duì)于戶外環(huán)境，檢測(cè)材料的物理性能，一般采用340 nm控制點(diǎn);而對(duì)于室內(nèi)環(huán)境，檢測(cè)材料的變色和褪色，一般采用420 nm控制點(diǎn)。

2.2.3控制溫度

氙燈測(cè)試設(shè)備中，對(duì)溫度的控制很也重要，因?yàn)闇囟扔绊懖牧侠匣乃俾?。氙燈日曬機(jī)一般是通過黑板溫度計(jì)或黑標(biāo)溫度計(jì)來精確控制樣品表面溫度。有些型號(hào)的氙燈日曬機(jī)還能同時(shí)控制箱體空氣溫度，以達(dá)到全面控制曝曬環(huán)境溫度的目的。

2.2.4 模擬潮濕

氙燈日曬機(jī)可以通過水噴淋或濕度控制系統(tǒng)來模擬潮濕的影響。水噴淋可以模擬雨水對(duì)戶外產(chǎn)品的熱沖擊和應(yīng)力腐蝕。濕度會(huì)影響某些物品(比如某些紡織品或油墨等)發(fā)生老化的類型和速度。在此類材料的測(cè)試標(biāo)準(zhǔn)中都建議控制相對(duì)濕度。

3新版標(biāo)準(zhǔn)曝曬條件分析

3.1 藍(lán)色羊毛標(biāo)樣

在新版標(biāo)準(zhǔn)的6.1節(jié)中指出，歐洲曝曬條件使用標(biāo)準(zhǔn)4.1.1節(jié)中規(guī)定的藍(lán)色羊毛標(biāo)樣1～8;同樣在標(biāo)準(zhǔn)的6.2節(jié)中也指出，美國曝曬條件使用標(biāo)準(zhǔn) 4.1.2節(jié)中規(guī)定的藍(lán)色羊毛標(biāo)樣L2～L9。藍(lán)色羊毛標(biāo)樣1～8和L2～L9是類似的，但使用不同藍(lán)色羊毛標(biāo)樣獲得的測(cè)試結(jié)果進(jìn)行比較時(shí)，要注意到2組藍(lán)色羊毛標(biāo)樣的褪色性能可能不同，因此.2組標(biāo)樣所得結(jié)果不可互換。

3.2對(duì)輻照度的要求

在標(biāo)準(zhǔn)的“4.2.1.1 風(fēng)冷氙燈設(shè)備”中，對(duì)過濾器(Window IR過濾器)的要求是：置于光源和試樣及藍(lán)色羊毛標(biāo)準(zhǔn)之間，使紫外光譜穩(wěn)定衰減。所用濾光玻璃的透光率在380～750 nm之間至少為90%，而在310～320 nm之間則降為0，同時(shí)要求氙弧光譜中所含紅外輻射量要穩(wěn)定地減少。

在“4.2.1.2水冷氙燈設(shè)備”中，描述了2種過濾器，都要求包括內(nèi)層和外層濾光玻璃容納和引導(dǎo)冷卻水流動(dòng)。濾光器置于光源和試樣及藍(lán)色羊毛標(biāo)準(zhǔn)之間，使紫外光譜和部分紅外光譜可穩(wěn)定衰減。其中：一種是對(duì)應(yīng)歐洲曝曬條件的，要求內(nèi)外過濾器都是IR過濾器并和窗玻璃外罩組成濾光系統(tǒng)(Win- dow IR過濾器).濾光系統(tǒng)的透射率在380～750 nm之間至少為90%，而在310～320 nm之間則降為0;另一種是對(duì)應(yīng)美國曝曬條件的，要求內(nèi)過濾器為硼硅玻璃，外過濾器為透明鈉鈣玻璃(Window B/ SL過濾器)，起到阻斷較低波長的光譜輻射的作用，使到達(dá)試樣上的光譜輻射和與經(jīng)過一般窗玻璃后的大致相等。以上提到的Window IR過濾器和Win- dow B/SL過濾器的光強(qiáng)截止點(diǎn)及適合標(biāo)準(zhǔn)見表1：

3.3對(duì)溫度及濕度的要求

標(biāo)準(zhǔn)的“6.1 歐洲曝曬條件”中，對(duì)通常曝曬條件的要求是：中等有效濕度，濕度控制標(biāo)樣的色牢度為5級(jí)，最高黑標(biāo)溫度50℃。

而“6.2美國曝曬條件”中，對(duì)曝曬條件的要求是：黑板溫度(63±1)℃，試驗(yàn)箱內(nèi)相對(duì)濕度(30± 5)%，低有效濕度，濕度控制標(biāo)樣的色牢度為6～7 級(jí)。

3.4對(duì)設(shè)備的綜合要求

如果既要滿足新版標(biāo)準(zhǔn)中的歐洲曝曬條件又要滿足其中的美國曝曬條件，那么對(duì)測(cè)試設(shè)備的要求是：同時(shí)配備藍(lán)色羊毛標(biāo)樣1～8和L2～L9;同時(shí)配備Window IR過濾器和Window B/SL過濾器;同時(shí)配備黑板溫度計(jì)和黑標(biāo)溫度計(jì)。具體來說，按表2 中的參數(shù)分別運(yùn)行標(biāo)準(zhǔn)中的歐洲曝曬條件和美國曝曬條件。

也就是說，同時(shí)滿足表2中歐洲和美國曝曬條件的測(cè)試參數(shù)的氙燈日曬機(jī)才真正滿足新版標(biāo)準(zhǔn)的要求。

4結(jié)束語

通過對(duì)新版標(biāo)準(zhǔn)的解讀不難發(fā)現(xiàn)，在該標(biāo)準(zhǔn)中其實(shí)包含了2個(gè)不同的測(cè)試條件：歐洲曝曬條件和美國曝曬條件，也就是通稱的歐標(biāo)和美標(biāo)。兩者在藍(lán)色羊毛標(biāo)樣、過濾器、輻照度、溫度和濕度控制等方面均有所不同，采用時(shí)應(yīng)嚴(yán)格區(qū)分，根據(jù)實(shí)際情況選擇使用。
