行業(yè)

化妝品

產品

指甲油(氧化鐵)

中等粘度

流動性好

該實驗前，客戶先對產品進行預分散

工作任務

客戶要求制成粒徑大小< 10μm的勻質產品。產品的初始粒子大小是100μm。

目標

通過降低顆粒的粒徑，使較薄的指甲油也能擁有更好的質量、不透明度及更好的耐久度?？梢怨?jié)省顏料用量，從而降低成本。

解決措施

方法一：SL5-C臥式砂磨機

將300mL產品裝進SL5-C配備的1L容器里。DISPERMAT®SL5-C 在循環(huán)模式下運行60分鐘且轉速為3040 rpm(相當于線速度為 8 m / s)。研磨珠的粒徑為0.4 - 0.6 mm (氧化鋯珠)且填充率為80% (= 40ml)。

方法二： CV3 Plus高速分散機 + TML0.5籃式砂磨機:

將428mL產品倒進0.5L的水浴雙壁杯內，并在3250 rpm (相當于線速度為8 m/s)轉速下用TML研磨系統(tǒng)研磨60分鐘。其中研磨系統(tǒng)裝有0.4 - 0.6mm 氧化鋯研磨珠且填充率為70% (= 28 ml)。根據(jù)此產品的流動情況配合使用40mm研磨盤。

使用設備

臥式砂磨機SL5-C 及 籃式砂磨機CV3 Plus + TML0.5

檢測方法

Microscope 顯微鏡

實驗地點

德國VMA公司專用實驗室

最終結果

結論

在此案例中，

1、用籃式砂磨機研磨60分鐘后，物料細度可由100μm下降到小于4μm，而用臥式砂磨機只能下降到小于10μm，可見，在研磨相同時間和物料的情況下，籃式砂磨機比臥式砂磨機研磨效率更高。

2、籃式砂磨機比臥式砂磨機更能有效地控制研磨所產生的熱量，保持低溫。

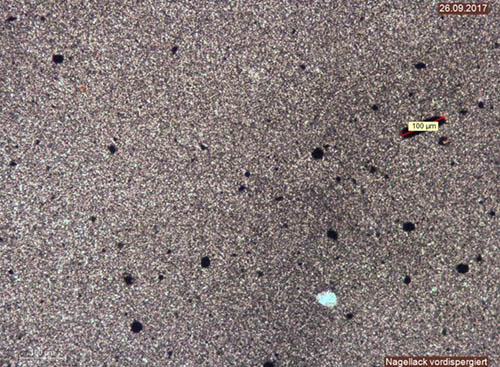

客戶先對樣品進行預分散  初始粒徑 : 100 μm

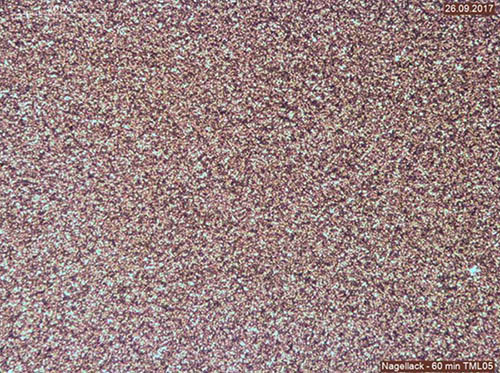

經TML0.5研磨系統(tǒng)進行60分鐘研磨后的產品達到勻質狀態(tài)， 顆粒 < 4 μm

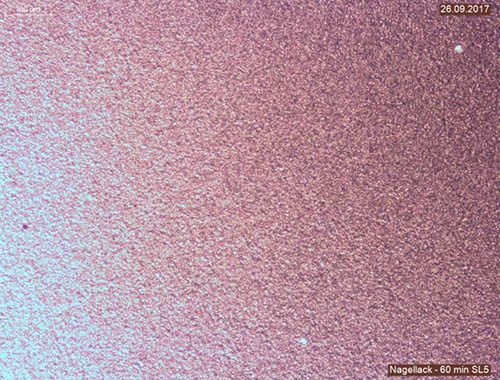

經SL5-C臥式砂磨機進行60分鐘研磨后的產品達到勻質狀質，顆粒 < 10 μm
