FLUXSITA表面清潔度儀軟性電路板測試案例
來源:翁開爾有限公司
發布時間:2019-07-18T18:07:42
RFU值（Relative Fluorescence Units）表示清潔度的高低。RFU為相對熒光強度值，RFU值越大，零件表面的殘留污染物含量也越高(若干凈的底材本身具有熒光反應，RFU值也會較高)
測試儀器：
SITA CleanoSpector(SITA 表面清潔度測量儀)
測試模式：
FluoLevel模式(RFU 相對熒光單位)
樣品：
軟性電路

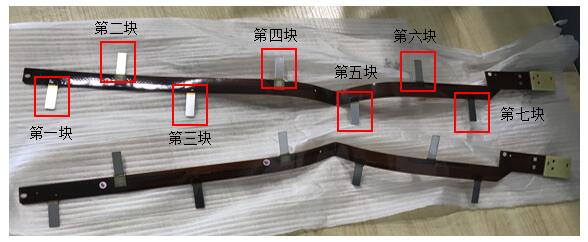

測試樣品

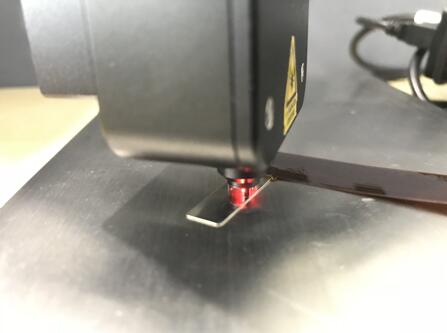

測試過程

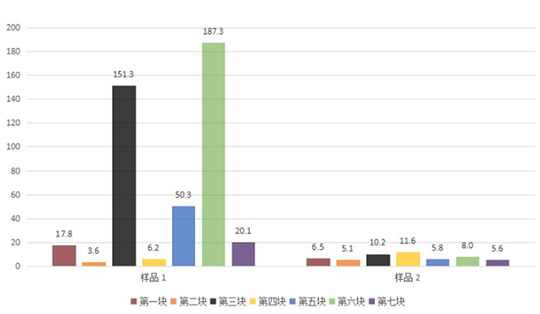

測試結果
注：
以RFU的最高值作為最終結果，作出對比圖表，即用樣品最臟的點代表整個樣品的清潔度。
附件：測試數據
| 測試數據（單位:RFU）： | ||||||||||||
| # | 第一點 | 第二點 | 第三點 | 第四點 | 第五點 | 最小值 | 最大值 | 平均值 | 標準偏差 | 鎳片區域 | 樣品編號 | |
| 1 | 2.1 | 1.8 | 17.8 | 5.0 | 2.4 | 1.8 | 17.8 | 5.8 | 6.818 | 反面 | 第一塊 | 樣品1 |
| 2 | 2.2 | 1.8 | 2.0 | 1.6 | 2.8 | 1.6 | 2.8 | 2.1 | 0.447 | 正面 | ||
| 3 | 1.6 | 1.8 | 2.9 | 2.8 | 3.6 | 1.6 | 3.6 | 2.5 | 0.808 | 反面 | 第二塊 | |
| 4 | 1.5 | 1.5 | 3.4 | 1.8 | 2.1 | 1.5 | 3.4 | 2.1 | 0.809 | 正面 | ||
| 5 | 116.2 | 1.5 | 4.1 | 3.4 | 151.3 | 1.5 | 151.3 | 55.3 | 72.681 | 反面 | 第三塊 | |
| 6 | 1.9 | 2.3 | 1.8 | 2.0 | 1.7 | 1.7 | 2.3 | 1.9 | 0.237 | 正面 | ||
| 7 | 1.2 | 3.1 | 1.3 | 1.8 | 1.5 | 1.2 | 3.1 | 1.8 | 0.782 | 反面 | 第四塊 | |
| 8 | 1.7 | 1.2 | 6.2 | 2.6 | 1.7 | 1.2 | 6.2 | 2.7 | 2.055 | 正面 | ||
| 9 | 14.2 | 50.3 | 1.5 | 1.3 | 1.3 | 1.3 | 50.3 | 13.7 | 21.219 | 反面 | 第五塊 | |
| 10 | 1.3 | 1.4 | 2.8 | 2.4 | 2.0 | 1.3 | 2.8 | 2.0 | 0.643 | 正面 | ||
| 11 | 8.2 | 2.7 | 20.3 | 1.5 | 5.4 | 1.5 | 20.3 | 7.6 | 7.529 | 反面 | 第六塊 | |
| 12 | 1.6 | 2.6 | 25.3 | 2.5 | 187.3 | 1.6 | 187.3 | 43.9 | 80.816 | 正面 | ||
| 13 | 12.5 | 1.3 | 2.1 | 20.1 | 1.1 | 1.1 | 20.1 | 7.4 | 8.534 | 反面 | 第七塊 | |
| 14 | 4.2 | 3.2 | 3.0 | 1.5 | 2.4 | 1.5 | 4.2 | 2.8 | 0.993 | 正面 | ||
| 15 | 1.0 | 2.4 | 1.9 | 2.2 | 2.9 | 1.0 | 2.9 | 2.1 | 0.73 | 反面 | 第一塊 | 樣品2 |
| 16 | 4.7 | 5.1 | 5.2 | 6.5 | 5.8 | 4.7 | 6.5 | 5.5 | 0.712 | 正面 | ||
| 17 | 3.4 | 1.6 | 4.8 | 1.4 | 2.1 | 1.4 | 4.8 | 2.7 | 1.428 | 反面 | 第二塊 | |
| 18 | 4.8 | 5.1 | 1.5 | 4.0 | 2.5 | 1.5 | 5.1 | 3.6 | 1.522 | 正面 | ||
| 19 | 1.5 | 2.3 | 2.0 | 3.2 | 1.6 | 1.5 | 3.2 | 2.1 | 0.699 | 反面 | 第三塊 | |
| 20 | 4.7 | 10.2 | 6.4 | 8.2 | 3.1 | 3.1 | 10.2 | 6.5 | 2.801 | 正面 | ||
| 21 | 1.2 | 11.6 | 1.6 | 1.6 | 2.1 | 1.2 | 11.6 | 3.6 | 4.463 | 反面 | 第四塊 | |
| 22 | 1.8 | 11.1 | 3.2 | 3.8 | 2.5 | 1.8 | 11.1 | 4.5 | 3.774 | 正面 | ||
| 23 | 2.1 | 2.6 | 3.7 | 2.8 | 2.4 | 2.1 | 3.7 | 2.7 | 0.594 | 反面 | 第五塊 | |
| 24 | 5.8 | 5.6 | 3.1 | 5.5 | 3.1 | 3.1 | 5.8 | 4.6 | 1.41 | 正面 | ||
| 25 | 2.4 | 3.6 | 1.9 | 2.5 | 8.0 | 1.9 | 8.0 | 3.7 | 2.5 | 反面 | 第六塊 | |
| 26 | 2.9 | 1.8 | 1.9 | 7.2 | 2.1 | 1.8 | 7.2 | 3.2 | 2.305 | 正面 | ||
| 27 | 5.6 | 2.2 | 1.8 | 3.7 | 1.6 | 1.6 | 5.6 | 3.0 | 1.688 | 反面 | 第七塊 | |
| 28 | 3.4 | 3.4 | 1.8 | 4.4 | 2.4 | 1.8 | 4.4 | 3.1 | 1.009 | 正面 | ||
注釋：
本測試測量模式：RFU值;
RFU值(Relative Fluorescence Units)表示清潔度的高低。RFU為相對熒光強度值，RFU值越大，零件表面的殘留污染物含量也越高(若干凈的底材本身具有熒光反應，RFU值也會較高)。
