測試儀器：

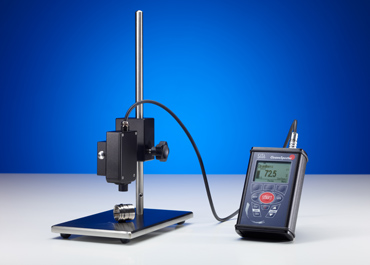

SITA CleanoSpector表面清潔度儀

SITA CleanoSpector表面清潔度儀

測試模式：

熒光級別(RFU 相對熒光單位)

樣品：

金屬環，完整零件

污染物：

生產過程中接觸到的油類

SITA CleanoSpector(SITA 表面清潔度儀)的讀數模式

該 SITA CleanoSpector(SITA 表面清潔度儀)會有 2 種不同的讀數模式。第一種讀數 模式 “cleanliness”是百分數，顯示了樣品表面清潔度相對理想的干凈校準件清潔度值的 百分值，百分值越高表示越干凈。第二個讀數模式是 FluoLevel，即相對熒光強度，其單位 是 RFU，RFU 值越高，表面受熒光物質污染越強。本測試報告采用 FluoLevel 模式進行樣 品清潔度的檢測。

傳感器位置

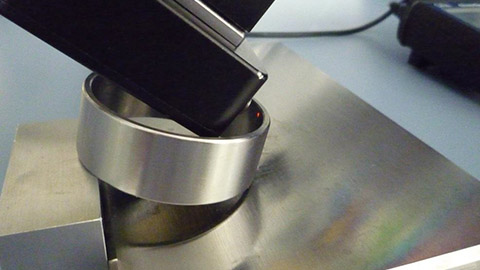

圖 1：傳感器位置 金屬環

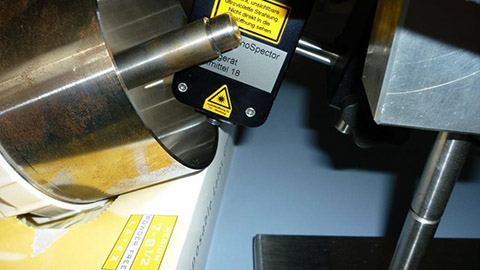

圖 2：傳感器位置 被部分安裝的樣品

儀器可以從距離金屬環邊緣 9 mm 的內表面上測量其清潔度,而那被部分安裝的零件樣 品則只需在距離邊緣 4 mm 處便可測量。

測量不受安裝的影響，入射的輻照光會由樣品的表面反射到傳感器中，并引起警報信息。 在這種情況下，光的反射強度會因遮蔽罩或調光而減少。

清洗其中一個金屬環

該金屬環使用堿性清潔劑 SurTec 151(3%)在 60℃的超聲波水浴中經過清洗，再用離子 水沖洗干凈并烘干。測得該清潔后的金屬環熒光值為 0.5 RFU(與其它樣品作參考對照)。

測試結果

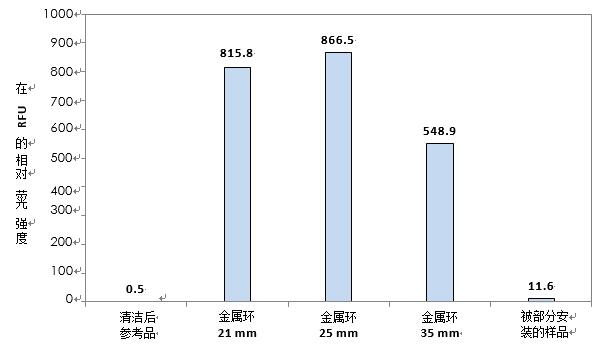

圖 3 所示，是所有樣品的測量結果。

評價

金屬環內側的各種污染物可以通過 SITA CleanoSpector(SITA 表面清潔度儀)，最遠可從距離金屬環邊緣 9 mm 的內表面上測量熒光值，檢測金屬環內的清潔度。測試結果顯示， 金屬環的熒光度值都很高。熒光值得高低取決于測量點上污染物的種類和濃度。相對于熒光 值為 11.6 RFU 的完整零件和經過清洗作為參考對照熒光值為 0.5 RFU 的金屬環，其他金屬 環的平均熒光度值讀數從 548.9 RFU 至 815.8RFU 是非常高的。
