測試儀器：

SITA CleanoSpector 表面清潔度儀

測試模式：

熒光級別(RFU 相對熒光單位)

樣品：

未切割與已切割的金屬管

使用 SITA CleanoSpector表面清潔度儀，測量金屬管外側和已切割金屬管的 內側(即切割管)的清潔度。

該 SITA CleanoSpector(SITA 表面清潔度儀)會有 2 種不同的讀數模式。第一種讀數 模式 “cleanliness”是百分?jǐn)?shù)，顯示了樣品表面清潔度相對理想的干凈校準件清潔度值的 百分值，百分值越高表示越干凈。第二個讀數模式是 FluoLevel，即相對熒光強度，其單位 是 RFU，RFU 值越高，表面受熒光物質污染越強。本測試報告采用 FluoLevel 模式進行金 屬管清潔度的檢測。

被測樣品在下表 1。

測試結果

對樣品管進行清潔度測試，要在各樣品管上選取 10 個測量點，分別對切管內側和未切 割金屬管外側 進行表面清潔度測試。

為了準備一個干凈的校準件，樣品 2 已使用堿性清潔劑 SurTec 151(3%)在 60℃的超聲 波水浴中經過清洗，再用離子水沖洗干凈并烘干。

該熒光測試結果如圖 1 所示。所有測量點的測量結果數值均列在附錄中

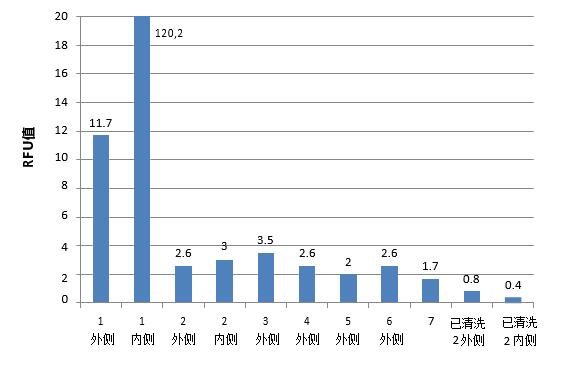

圖 1 所有被測樣品在 RFU 中的平均熒光度值

測試設置

測試裝置如圖 2 -4 所示。透過紅外目標點調整鏡頭與樣品之間的距離為 4.7mm，為了 達到較佳的測量距離，可調節紅外點在樣品表面上出現最小直徑為止。

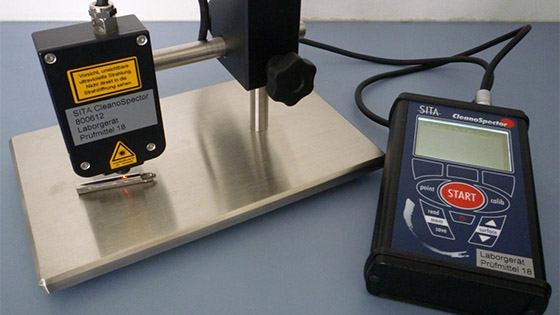

圖2測試設置

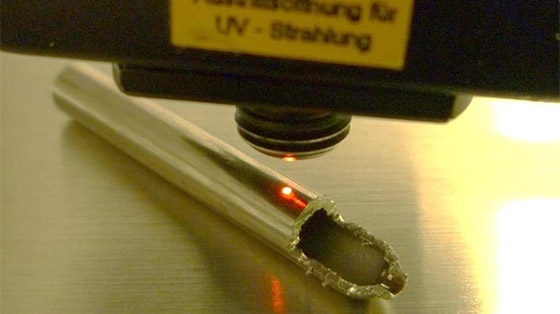

圖3測試設置

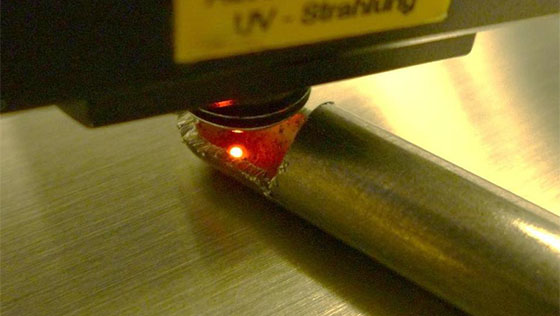

圖4測試設置

評價

所有樣品中，樣品 1 的熒光值顯著高于其他樣品管，特別是其內側熒光值;而樣品 1的外側熒光值相對較低，但依然比其它樣品管的外側熒光值高。

樣品 2 -7 的熒光值相對較小，而經過清洗的樣品 2 的熒光值分別為：外側 0.8 RFU,內側 0.4 RFU。
